Коллекторные пластины

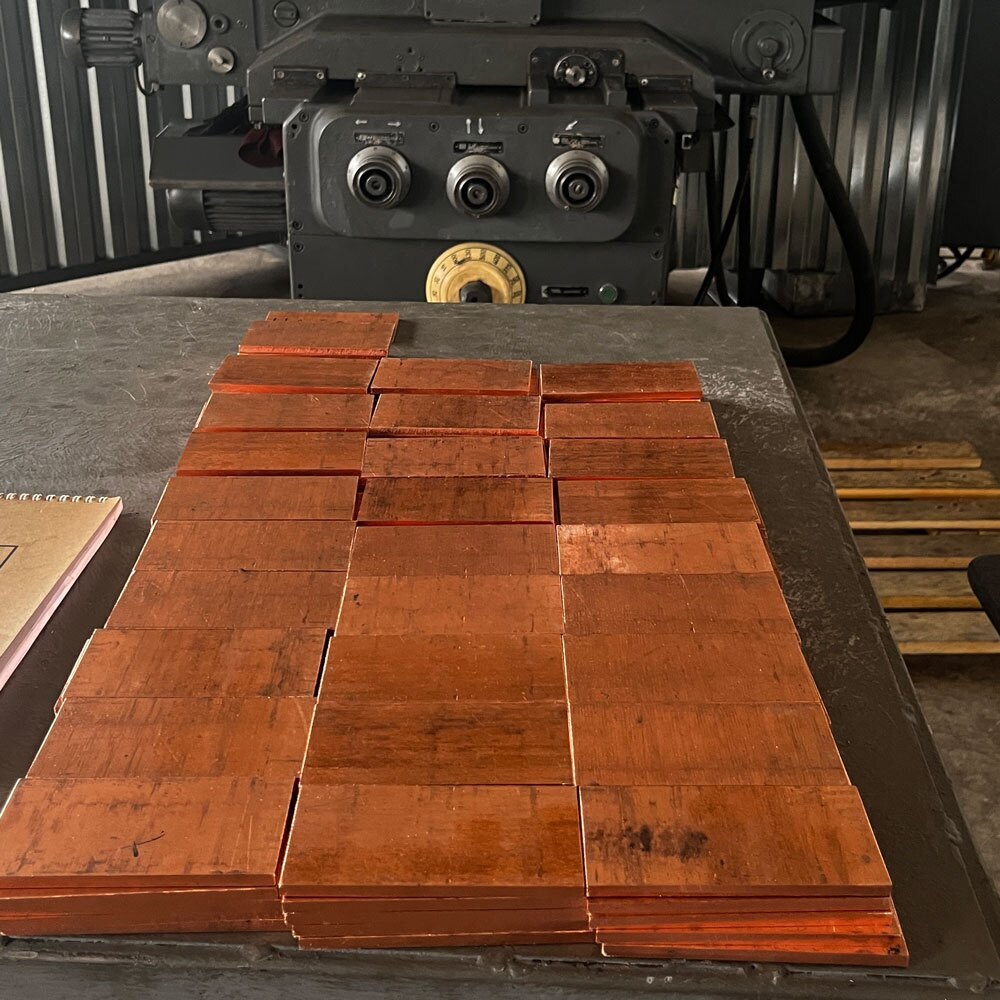

Коллекторные пластины из меди для двигателей постоянного тока

Коллекторные пластины — это ключевой элемент конструкции якоря двигателя постоянного тока. Именно они обеспечивают надёжный контакт между обмотками якоря и щётками, передавая ток и поддерживая стабильную работу двигателя в любых условиях.

О продукции

Наши коллекторные пластины из меди производятся с учётом требований к надёжности, теплопроводности и долговечности, которые предъявляются к оборудованию промышленного класса.

Каждая пластина — это результат точной металлообработки и контроля геометрии, что обеспечивает стабильную работу коллектора даже в условиях высоких токовых нагрузок и интенсивного режима эксплуатации.

Основные характеристики:

Материал: электролитическая медь марки М1
Форма: прямые или изогнутые (в зависимости от конструкции коллектора)
Толщина: от 0,8 до 3 мм
Ширина: по техническому заданию
Длина: в зависимости от типа двигателя
Обработка торцевых кромок: механическая и/или шлифовка
Покрытие (опционально): антиокислительное или с пониженной адгезией к графиту

Доступные варианты исполнения:

Пластины с фаской
Профилированные пластины
С углублениями под изоляцию
С технологическими отверстиями под фиксацию

Преимущества:

Высокая токопроводимость и минимальные потери
Устойчивость к искрообразованию
Надёжное прижатие в обойме коллектора
Совместимость с автоматическими и ручными сборочными линиями
Минимальный риск деформации при термонагрузке

Если вы сообщите марку двигателя или пришлёте чертёж, мы изготовим пластины с точностью до 0,01 мм — партиями от 100 до 10 000 штук.

Документы

Паспорт изделия, руководство по эксплуатации, сертификаты соответствия и гарантийные обязательства.

География

Поставляем продукцию заказчикам по всей Республике Узбекистан, а также в России, Казахстан.

Оплата

Предусмотрены гибкие условия оплаты — индивидуально под каждого заказчика.

Услуги

Выполняем монтаж и техническое обслуживание продукции на гибких условиях — под задачи заказчика.

Качество

Проектируем и изготавливаем изделия с соблюдением высоких стандартов надёжности и точности. Соответствует ГОСТу

Под заказ

Изготавливаем по индивидуальным требованиям, с учётом технического задания и условий эксплуатации.

Сетификат соответствия

ELEKTR MASHINALARI MCHJ, УЗБЕКИСТАН

Настоящий сертификат удостоверяет, что идентифицированная должным образом продукция:
Электродвигатели постоянного тока серии Д, ДПЭ, 2П2К, ДТН, ДК, ДПТ, ДРТ, ДТ, ЭТВ, див, тл, ДЭ(В)

Серийное производство
Соответствует требованиям нормативной документации ГОСТ 183-74, UzTR.389-010:2016 в части требований обязательной сертификации.
